Блок питания для светодиодной ленты: мощность, запас и место установки

Почему подбор начинается раньше покупки блока

Представьте кухню с подсветкой рабочей поверхности: линия света уже нарисована, профиль выбран, а для источника питания оставили случайное место за верхним шкафом. После сборки оказывается, что устройство туда входит, но вынуть его невозможно. Или дверца закрывается, а вентиляционные отверстия перекрывает полка. Такие ситуации связаны прежде всего с планированием: размер корпуса проверили, условия эксплуатации и замены забыли.

Удобнее сначала описать всю подсветку: где проходит лента, какова её длина, какие участки включаются вместе, где находится управление. Затем определить возможные сервисные места и только после этого сравнивать конкретные источники питания. Иногда расположение блока меняет схему распределения линий, поэтому окончательную спецификацию составляют до отделки потолка и заказа шкафов.

Если сама лента пока не выбрана, начните с материала о выборе светодиодной ленты. Мощность источника зависит от её характеристик, а требуемая яркость — от задачи света, профиля и рассеивателя. Слабую рабочую подсветку нельзя исправить просто установкой более мощного блока.

Какие исходные данные собрать

Для каждой линии запишите артикул ленты, номинальное напряжение, мощность одного метра и фактическую длину после раскроя. Нужна именно мощность в ваттах на метр, а не световой поток в люменах и не общее число светодиодов. У похожих внешне изделий электрические характеристики могут различаться. Данные берут из документации конкретного артикула, сохраняя её вместе со спецификацией заказа.

Отдельно укажите тип света: одноцветный, с изменяемой цветовой температурой или цветной. Для многоканальной ленты уточняют, как производитель задаёт максимальное потребление и какие каналы могут работать одновременно. Нельзя автоматически умножать общую паспортную мощность на число каналов: сначала нужно понять, к какому режиму относится указанное значение.

Напряжение, ток и мощность: что должно совпасть

Для обычной низковольтной ленты постоянного напряжения выбирают подходящий источник постоянного напряжения. Лента на 24 В требует соответствующего питания; устройство на 12 В не становится подходящим оттого, что имеет большой запас мощности. Обозначение LED driver на корпусе тоже недостаточно: под ним могут продаваться устройства с разными принципами работы и диапазонами выхода.

Мощность характеризует допустимую нагрузку при определённых условиях, а ток помогает проверить соответствие отдельных элементов системы. В условном примере нагрузка 48 Вт при напряжении 24 В потребляет 2 А: мощность делят на напряжение. Однако проверка источника не заменяет проверку контроллера, соединений и кабельных линий. У каждого элемента есть собственные ограничения, которые учитывает специалист.

Выбор между распространёнными напряжениями подробно рассмотрен в статье «Светодиодная лента 12 или 24 вольта». Здесь важно зафиксировать выбранную систему целиком, чтобы при закупке один компонент случайно не заменили похожим изделием другого номинала.

Пример расчёта нагрузки для кухни и полок

Возьмём учебный проект с двумя видами одноцветной ленты на 24 В. Для столешницы предусмотрено 4 метра с паспортным потреблением 12 Вт на метр. Для открытых полок — 3 метра по 6 Вт на метр. Эти значения условные: они показывают порядок расчёта, но не являются рекомендацией по яркости или выбором конкретного изделия.

Рабочая линия даёт 4 × 12 = 48 Вт. Полки дают 3 × 6 = 18 Вт. Если обе группы питаются от одного источника и могут одновременно работать полностью, исходная суммарная нагрузка составляет 66 Вт. Нельзя считать её как 48 Вт только потому, что полки обычно включают вечером отдельно. Возможность одновременного включения сохраняется, пока её действительно не ограничивает проект системы.

Это промежуточный результат. Дальше проверяют дополнительные потребители, требования выбранного оборудования, допуски исходных характеристик и условия эксплуатации. Если линии разделены между двумя источниками, каждый подбирают по своей нагрузке. Усреднять мощность разных лент и округлять длину вниз ради попадания в удобный номинал не следует.

Как понимать запас мощности

Совет «прибавьте двадцать процентов» часто используют как быстрый ориентир, но в нём не указано главное: какую нагрузку допускает конкретный блок в выбранном месте. Запас должен быть объяснимым. Одно дело — резерв под согласованное расширение подсветки, другое — ограничение нагрузки из-за температуры, третье — требование производителя. Эти причины нельзя незаметно подменять друг другом.

Для понимания арифметики предположим, что проектом допускается использовать только 80% номинальной мощности выбранного устройства. Тогда для нагрузки 66 Вт нижняя расчётная граница номинала равна 66 / 0,8 = 82,5 Вт. Это именно условие примера, а не универсальный коэффициент для всех блоков. Реальное допустимое значение берут из документации и проверяют применительно к монтажу.

При этом «добавить 20% к нагрузке» и «оставить 20% номинала свободными» математически различаются. В первом случае получится 79,2 Вт, во втором — 82,5 Вт. Поэтому в ведомости полезно писать не только слово «запас», но и исходную нагрузку, выбранный номинал и основание выбора. Так решение можно проверить при последующей замене оборудования.

Температурное снижение мощности

Номинал на этикетке относится к установленным изготовителем условиям. В документации могут отдельно задаваться температура окружающего воздуха, контрольная температура корпуса, положение установки и допустимая нагрузка. Например, спецификация MEAN WELL SLD-150 содержит раздел зависимости нагрузки от температуры. Это пример структуры документа, а не рекомендация данной серии для квартиры: область применения и ограничения проверяют отдельно.

Температура в комнате и температура внутри закрытого отсека не равнозначны. На результат влияют соседние приборы, заполнение шкафа и условия отвода тепла. Поэтому фраза «дома всего двадцать пять градусов» не подтверждает пригодность конкретного места. Расчётное решение проверяют после сборки, когда установлены фасады и окружающее оборудование работает в предусмотренном режиме.

Если подходящее по размерам устройство не проходит по условиям эксплуатации, пересматривают место, компоновку или модель. Простая замена на более крупный номинал без повторной проверки не гарантирует результата. Важно понять причину ограничения, а затем проверить, что новое решение действительно её устраняет.

Где предусмотреть доступ и охлаждение

Сервисное место должно позволять не только увидеть блок, но и безопасно снять его для замены. Представьте последовательность действий мастера: открыть доступ, определить нужное оборудование, отключить питание, освободить крепление и извлечь корпус. Если этому мешают несъёмная полка или узкий проём, устройство фактически оказалось замуровано, даже когда рядом существует декоративный лючок.

В руководстве MEAN WELL по установке LED-источников указаны необходимость вентиляции и проверки снижения нагрузки при высокой температуре или нестандартном положении монтажа. Конкретные зазоры и ориентацию нужно брать из применимой инструкции. Размер свободного места нельзя назначать одинаковым для любого корпуса и любой мощности.

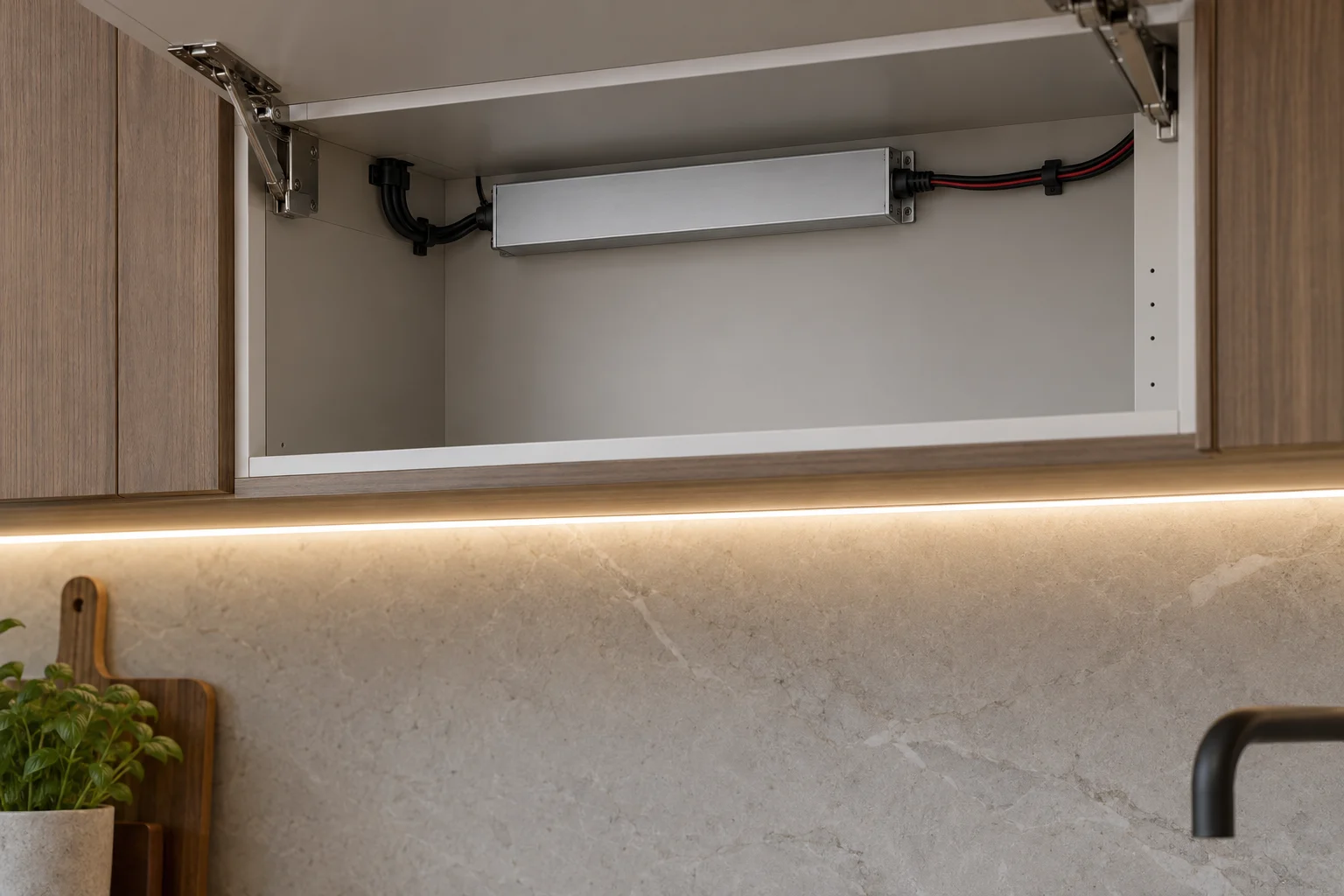

В мебельном проекте полезно выделить отдельную сервисную зону, которую впоследствии не займут посудой или коробками. Её положение согласуют с изготовителем мебели и электриком. На иллюстрации ниже показана идея доступного отсека, а не готовая монтажная схема: реальное крепление, основание и вентиляцию определяют по выбранному оборудованию.

Один общий источник или несколько отдельных

Общий блок удобно рассматривать для близко расположенных линий, если удаётся согласовать их нагрузку, управление и кабельные трассы. В спецификации становится меньше устройств, но появляется зависимость нескольких зон от одного источника. Например, неисправность общей системы питания может одновременно оставить без света рабочую поверхность и декоративные полки.

Раздельное питание позволяет распределить оборудование по сервисным зонам и независимо обслуживать участки. За это приходится платить дополнительным местом, количеством компонентов и работой по организации системы. Выбор делают по плану квартиры: близость линий на картинке потолка ещё не означает удобство их подключения из одной точки.

Важен и сценарий отказа. Для декоративного контура временное отключение обычно менее заметно, чем для единственного света над столешницей. Обсудите, какие группы должны сохранять независимость. Несколько блоков при этом не обязаны означать несколько кнопок: управление и питание — связанные, но разные части проекта.

Как учесть диммер и световые сценарии

Если требуется регулировка яркости, способ управления выбирают до закупки источника. Возможны разные архитектуры: регулирование совместимого блока либо работа подходящего контроллера в низковольтной части. В обоих случаях проверяют документацию всей связки. Надпись «диммер» на настенном устройстве не доказывает совместимость с произвольным источником питания.

Для многоканальной подсветки дополнительно проверяют ограничения контроллера по каждому каналу и общей нагрузке. Обсуждают поведение при включении, минимальную устойчивую яркость, сохранение настроек и восстановление после пропадания питания. Эти детали особенно заметны ночью, когда резкая вспышка или неожиданное включение полной мощности мешают больше, чем днём.

Попросите показать работу выбранной комбинации на образце: плавное изменение яркости, выход из выключенного состояния и переход между режимами. Полезные вопросы собраны в статье о диммере для светодиодного освещения, а распределение кнопок и сценариев — в материале об управлении светом в квартире.

Почему большой блок не исправляет тусклый конец ленты

Если начало линии светит заметно ярче конца, нельзя сразу считать источник недостаточно мощным. Проверке подлежат длина участка, распределение питания, кабельная трасса, соединения и соответствие проекту. Увеличение номинала в ваттах не устраняет сопротивление длинной линии. Диагностика должна определить, где именно возникает проблема, прежде чем покупать замену.

При проектировании важно различать длину самой ленты и расстояние от блока до неё. Источник в удобном дальнем шкафу может потребовать иной организации низковольтных трасс. Монтажник рассчитывает их с учётом тока и допустимого падения напряжения, а дизайнер оставляет для них место. Нельзя выбирать расположение блока исключительно по принципу «там его не видно».

Повышать выходное напряжение наугад для компенсации неравномерности не следует. В исправном проекте сохраняются допустимые параметры всех участков. Если подсветка уже установлена, передайте специалисту артикулы компонентов, фактические длины и описание симптома, включая режим яркости, при котором он заметен.

Что проверить до закрытия потолка и мебели

Приёмка начинается со сверки спецификации: фактическая модель, напряжение, количество источников, распределение групп. Затем проверяют свет в предусмотренных режимах и осматривают доступ. Для клиента полезен простой практический вопрос: сможет ли другой мастер через несколько лет понять, какой блок относится к кухне, а какой — к полкам?

Попросите сохранить фотографии расположения оборудования, понятные обозначения линий и паспорта изделий. Отдельно зафиксируйте способ открытия сервисной зоны. Доступ, который существует только до установки последнего фасада, принимать как готовое решение нельзя. Проверку проводят в окончательной конфигурации, включая обычное положение дверей и полок.

Оцените также субъективный комфорт: нет ли заметного звука в тихой комнате, одинаково ли запускаются связанные зоны, подходит ли минимальная яркость вечером. Электрические измерения и проверку температурного режима выполняет специалист. Впечатление от красивой световой линии не заменяет эти проверки, но и правильные расчёты не отменяют проверки повседневного удобства.

Частые вопросы о блоках питания

Можно ли взять блок существенно мощнее ленты?

Больший номинал сам по себе не заставляет совместимую ленту потреблять больше при правильном напряжении. Но нужно проверить допустимый диапазон нагрузки, управление, размеры и условия эксплуатации устройства. Огромный запас без задачи может усложнить размещение и не улучшить результат. Выбирайте по расчёту и документации, а не по максимальному числу ватт.

Какой запас нужен: двадцать или тридцать процентов?

Единого процента для любого монтажа нет. Сначала определяют максимальную нагрузку, затем проверяют ограничения конкретной модели и условия установки. Если предусмотрено расширение, его считают отдельно по будущим линиям. В спецификации стоит записать причину резерва, чтобы при замене сохранялось обоснованное решение.

Можно ли спрятать источник за натяжным потолком?

Такое размещение рассматривают только с подходящими условиями установки и обслуживаемым доступом. Нужно заранее понять, как устройство извлекут без повреждения отделки и как обеспечат предусмотренное охлаждение. Само наличие свободной высоты над полотном ещё не делает это пространство подходящим сервисным местом.

Нужен ли герметичный блок для кухонной подсветки?

Исполнение выбирают по реальному месту установки и возможным воздействиям. Кухня содержит разные зоны: условия возле воды и внутри сухого сервисного отсека неодинаковы. Степень защиты корпуса не отменяет требований к подключению, охлаждению и доступу. Решение согласуют для всей установленной системы.

Можно ли питать две разные ленты одним устройством?

Это возможно для совместимых нагрузок при правильном напряжении, достаточной допустимой мощности и продуманном распределении линий. Учитывают одновременную работу и систему управления. Если ленты имеют разные номинальные напряжения, обычный источник с одним фиксированным выходом напрямую обе задачи не решает.

Почему блок слышно при небольшой яркости?

Причину устанавливают проверкой конкретной связки источника, контроллера и нагрузки. Звук может зависеть от режима, поэтому образец слушают на разных уровнях яркости в тихом помещении. Не закрывайте устройство мягкими материалами ради приглушения: сначала нужно проверить совместимость и условия эксплуатации.

Нужно ли оставлять мощность под будущую подсветку?

Если расширение действительно запланировано, заранее определите длину, тип ленты и трассу. Одних свободных ватт недостаточно: могут потребоваться дополнительные каналы управления и место для компонентов. Для неопределённого будущего часто полезнее сохранить удобный доступ и возможность развития, чем покупать произвольно большой блок.

Что делать, если подсветка периодически выключается?

Запишите, через какое время это происходит и какие группы в этот момент включены. Прекратите эксплуатацию при признаках неисправности и передайте диагностику специалисту. Не стоит считать любое отключение перегревом: причин несколько. Для проверки пригодятся модель источника, перечень нагрузок и фотографии его расположения.

Как согласовать замену модели при закупке

Если выбранный источник отсутствует в продаже, замену проверяют по той же цепочке требований. Совпадение напряжения и мощности — только начало. Сравнивают способ управления, допустимые условия работы, размеры вместе с выводами и возможность установки в подготовленном отсеке. Иногда новая модель помещается по длине, но требует другого расположения креплений или оставляет меньше места для обслуживания.

Попросите внести замену в итоговую ведомость до монтажа. Иначе на руках останется паспорт одного устройства, а в шкафу окажется другое. Для квартиры с несколькими одинаковыми сервисными зонами полезно сохранять последовательные обозначения: название комнаты, группа света и фактический артикул. Это сокращает поиск нужного оборудования при последующем ремонте.

Что передать для подбора оборудования

Подготовьте план с длинами световых линий, артикулы лент, пожелания по регулировке и фотографии возможных сервисных мест. Добавьте ограничения мебели: где нельзя делать люк, какие полки съёмные, когда устанавливают фасады. Такой комплект позволяет обсуждать конкретную систему, а не отдельный блок в отрыве от квартиры.

В рамках проектирования и монтажа подсветки можно согласовать ленту, профиль, питание и расположение оборудования. Если нужны вечерние режимы и общие команды, их увязывают с управлением освещением. Результатом должна стать понятная спецификация: что установлено, какую нагрузку обслуживает и как к этому получить доступ.
