Локальная сеть офиса: розетки, коммутационный шкаф и приёмка линий

Локальная сеть офиса объединяет рабочие устройства и внутренние сервисы. Доступ в интернет — лишь одна из её задач. Поэтому заказ «провести интернет на двадцать столов» недостаточно точно описывает результат: он не объясняет требования к переговорным, беспроводным подключениям, печати, резерву и документации. Разберём, как превратить такой запрос в проверяемое техническое задание.

Что входит в сеть, кроме кабеля провайдера

Полезно разделить четыре части проекта. Кабельная инфраструктура соединяет розетки и места установки оборудования с коммутационным узлом. Активные устройства передают трафик. Настройки определяют доступ и взаимодействие. Подключение провайдера связывает офис с внешней сетью. Ошибка в любой части может выглядеть для пользователя одинаково: «ничего не открывается».

Попросите исполнителей обозначить границы работ. Кто монтирует линии, кто настраивает коммутаторы, кто отвечает за беспроводную сеть и кто взаимодействует с провайдером? Если эти задачи выполняют разные компании, нужны точки передачи результата между ними. Иначе исправный кабель будет предъявляться вместо работающего рабочего места.

В задании на проектирование и монтаж ЛВС перечисляют нужные сервисы и проверку каждого из них. Например: подключение рабочих компьютеров, печать на общем устройстве, видеосвязь в переговорной, гостевой интернет. Формулировки должны описывать пользовательский результат, а технические параметры согласуются с ИТ-специалистом.

Начните с устройств и рабочих сценариев

Считайте подключения по оборудованию и зонам, а не только по числу людей. Сотрудник может использовать ноутбук через док-станцию, настольный компьютер или телефон с отдельным сетевым подключением. Кроме столов существуют принтеры, точки доступа, переговорные терминалы и другие устройства. Их характеристики и способы подключения нужно уточнить заранее.

Для каждой позиции отметьте, требуется ли проводная связь, беспроводная связь или оба варианта. Укажите, что уже куплено, а что планируется. Неизвестная модель камеры или терминала может изменить требования к питанию и интерфейсам. Отдельно опишите рабочие приложения: передача крупных файлов, звонки и удалённые сессии предъявляют разные требования к стабильности связи.

Уточняйте одновременность использования. Пустая переговорная и занятие с десятками подключённых устройств — разные условия. Сеть должна соответствовать согласованному рабочему сценарию, а не только позволять одному специалисту открыть страницу во время сдачи объекта.

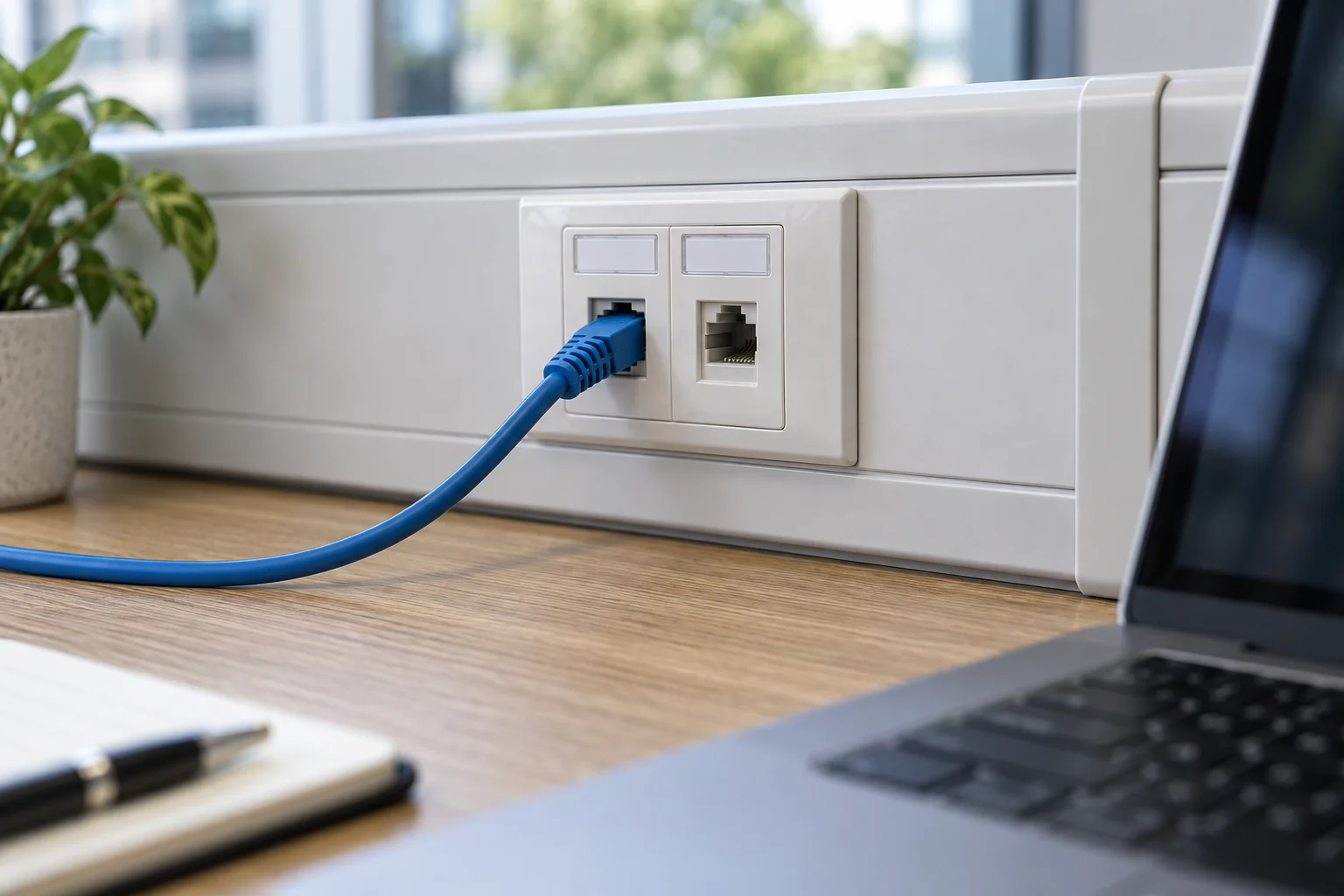

Как составить план информационных розеток

Размещайте точки на плане вместе с мебелью. У настенной розетки проверяют доступ после установки тумбы; у рабочего острова — маршрут кабеля до стола; у экрана — положение кронштейна. Если стол регулируется по высоте, кабель должен учитывать его движение. Эти вопросы лучше решить одновременно с электрикой офиса.

Подпись «двойная розетка» обозначает два разъёма, но не объясняет, как они будут использоваться. Разведите текущие потребности и запас. Резервная линия может быть проложена и проверена, однако ещё не подключена к активному порту. Такой статус должен отражаться в документации, чтобы её не приняли за неисправную.

Маркировка, которую можно использовать через год

Выберите систему обозначений до монтажа и применяйте её одинаково на розетках, панелях и планах. Например, идентификатор линии может включать помещение и порядковый номер. Важно, чтобы он был однозначным и не зависел только от фамилии сотрудника: люди переезжают между столами быстрее, чем меняется кабельная инфраструктура.

Номер стационарной линии и номер порта коммутатора — разные сведения. Линия остаётся на месте, а подключение коротким коммутационным шнуром может измениться. Поэтому полезна таблица соответствий, в которой отдельно записаны панель, разъём, оборудование и назначение. После изменения подключения обновляют именно эту таблицу.

Проверьте читаемость подписей в установленном положении, с кабелями и закрытыми органайзерами. Цветные шнуры могут помогать ориентироваться, но без письменной легенды их значение быстро теряется. Не стоит делать цвет единственным способом различать рабочую, гостевую и служебную инфраструктуру.

Категория кабеля не заменяет требования к сети

Требуемую категорию и состав линии выбирают под задачи проекта. Сравнивать только надписи на бухте недостаточно: результат зависит от кабеля, разъёмов, коммутационных элементов и качества монтажа. Запросите спецификацию системы целиком и согласованный способ проверки установленной линии.

Не обещайте руководителю определённую скорость приложений только потому, что выбран более высокий класс компонентов. Ограничивать работу могут сетевые интерфейсы, uplink, накопитель сервера, настройки или внешний канал. Кабельная инфраструктура должна обеспечивать свою часть требований, а весь сервис проверяется отдельно.

Подробное сравнение бытовых сценариев есть в статье Cat5e или Cat6. Для офиса дополнительно важны единообразие спецификации, документированный результат испытаний и возможность обслуживать сеть без неизвестных промежуточных соединений. Решение о повторном использовании старых линий принимают после обследования.

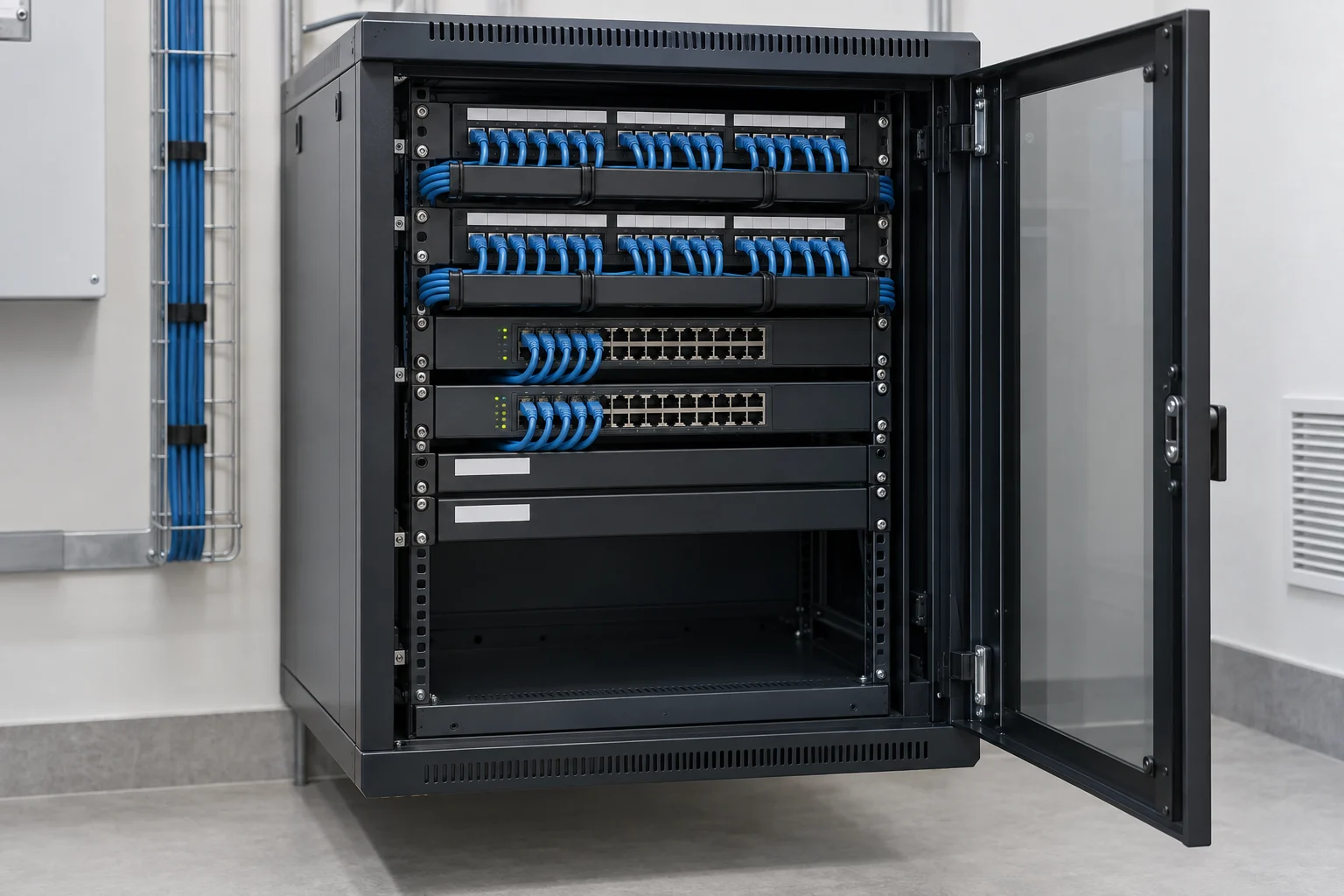

Где разместить коммутационный шкаф

Шкаф выбирают вместе с местом установки. Нужно учесть доступ для обслуживания, ввод трасс, питание, условия окружающей среды и ограничения помещения. Тихий открытый офис может плохо сочетаться с шумным активным оборудованием. А удобная ниша для хранения бумаги не обязательно подходит для размещения сетевого узла.

Размер проверяют по реальным устройствам: высоте, глубине, монтажным креплениям, разъёмам и кабельным изгибам. В схеме размещения предусматривают панели, коммутаторы, организацию кабелей и согласованный резерв. Свободное место на лицевой стороне ещё не гарантирует, что выбранное устройство поместится по глубине.

Уточните, кто получает физический доступ. Случайное отключение питания или перестановка шнура может затронуть весь офис. Закрытый шкаф помогает организовать доступ, но не заменяет учёт изменений и понятный порядок обслуживания. Требования к вентиляции и электропитанию берут из проекта и документации оборудования.

Как посчитать порты коммутатора и питание PoE

Разделите количество проложенных линий и количество активных подключений. Для вводимых в работу устройств нужны подходящие порты; для будущих линий заранее определяют способ активации. Кроме конечных потребителей учтите соединения между сетевыми устройствами и требования к пропускной способности этих соединений.

Если оборудование получает питание по Ethernet, проверяют совместимость каждого устройства и коммутатора, доступную мощность порта и общий бюджет. Свободный разъём не всегда означает, что питания хватит. Перечень потребителей и условия их работы должен видеть специалист, который подбирает активное оборудование.

Расширение лучше описать конкретными устройствами: дополнительные точки доступа или телефоны. Тогда резерв можно проверить. В материале о выборе PoE-коммутатора отдельно разобрано различие между числом портов и бюджетом питания. Для офиса также согласуйте, как отказ одного устройства скажется на остальных зонах.

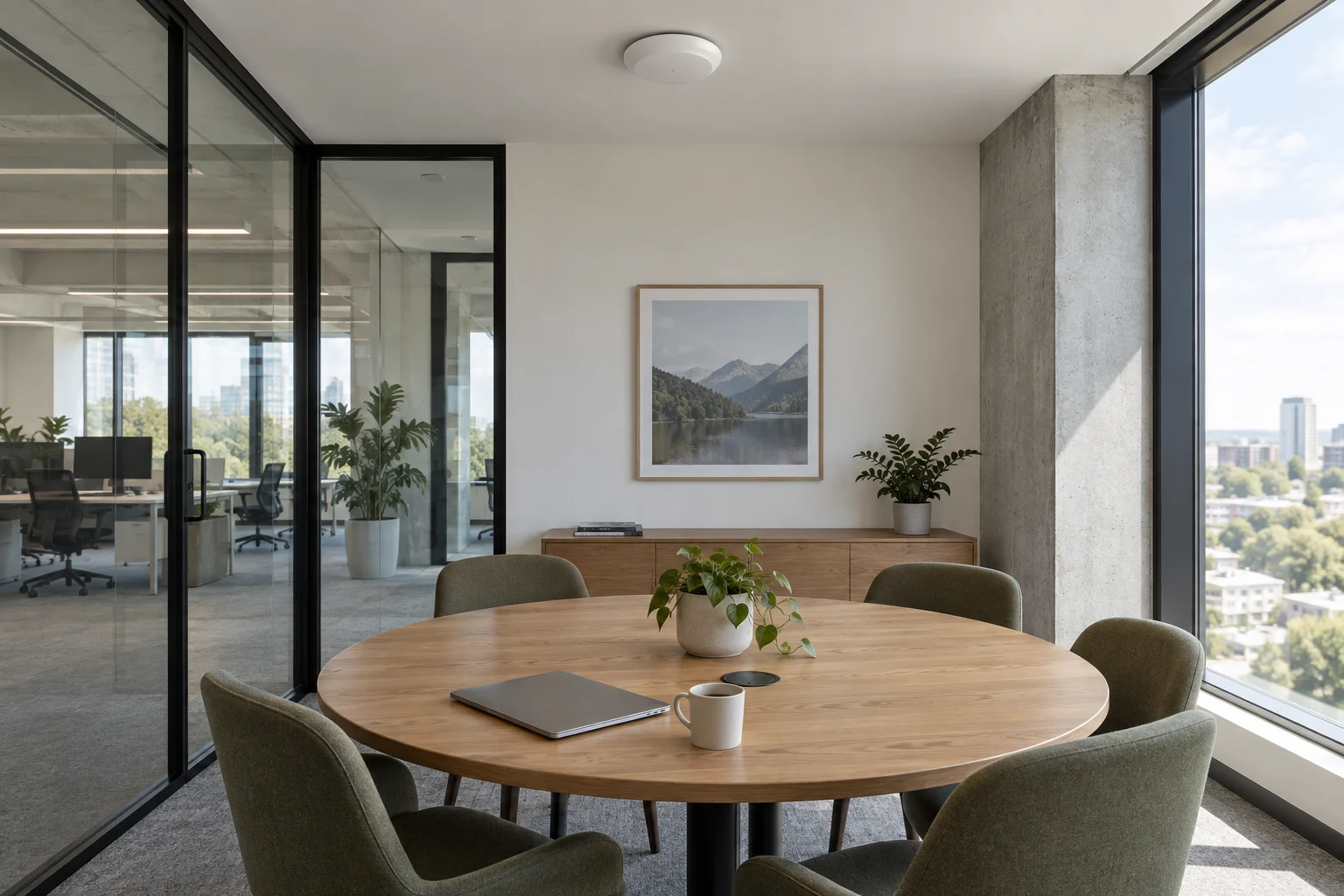

Wi-Fi: покрытие и вместимость — разные задачи

Беспроводной проект должен учитывать места работы, перегородки, оборудование клиентов и ожидаемую нагрузку. В руководстве Cisco по обследованию WLAN отдельно отмечена необходимость оценивать вместимость сети наряду с покрытием, особенно в переговорных с большим числом пользователей. Уверенный сигнал сам по себе не подтверждает качество совместной работы.

Не назначайте количество точек доступа только по площади. Два одинаковых по размеру офиса могут отличаться перегородками, плотностью людей и приложениями. Попросите объяснить размещение точек и программу проверки после монтажа. Для планируемых перестановок мебели и перегородок полезно заранее обозначить необходимость повторной оценки.

Беспроводные устройства тоже требуют инфраструктуры: места установки, подключения и питания. Согласуйте их с потолком и другими инженерными системами до отделки. Точку, выбранную для конкретного расположения, не следует без проверки прятать в шкаф ради более аккуратного вида помещения.

Доступ сотрудников, гостей и оборудования

Опишите правила доступа простыми фразами: гости пользуются интернетом, сотрудники подключаются к рабочим ресурсам, обслуживание оборудования выполняют назначенные специалисты. Далее ИТ-проект переводит эти правила в настройки. Само наличие разных названий Wi-Fi не доказывает, что доступ действительно разделён.

В приёмке проверяйте разрешённые и запрещённые действия. Например, гостевой клиент должен получить нужный доступ в интернет и не получить доступ к внутреннему ресурсу, который исключён заданием. Проверку проводят на согласованных устройствах и адресах, не затрагивая чужие сети.

Уточните владение административными учётными записями и порядок изменения прав после ухода сотрудников или подрядчиков. Доступы передают ответственному представителю организации безопасным согласованным способом. Публичный документ с планом розеток не должен одновременно служить хранилищем паролей от оборудования.

Что означает проверка кабельной линии

В обзоре Fluke Networks различаются базовая проверка соединений, квалификация под сетевую технологию и сертификационные испытания по заданному стандарту. Они отвечают на разные вопросы. Проверка целостности не заменяет оценку требуемых параметров линии, а поддержка выбранной технологии не тождественна полному набору сертификационных измерений.

Согласуйте требуемый уровень испытаний до заключения договора. В задании укажите объект проверки, критерии и состав отчётов. Фраза «проверим тестером» слишком широка: приборы и методы дают разную информацию. Необходимость конкретного набора определяется требованиями проекта и договора, а не универсальным обещанием для любого офиса.

Результат должен быть связан с идентификатором линии. Если подрядчик показывает несколько успешных экранов без обозначений, заказчик не может сопоставить их с установленными розетками. Договоритесь о полном перечне проверяемых линий, порядке исправления замечаний и повторной проверке исправленных участков.

Почему одного теста скорости недостаточно

Измерение скорости до внешнего сервиса одновременно зависит от локального подключения, оборудования, провайдера и самого сервиса. Хороший результат полезен для конкретного сценария, но не описывает все кабельные линии. Плохой результат тоже не позволяет сразу обвинить монтаж: сначала нужно локализовать ограничение.

Разделяйте проверку физической инфраструктуры, сетевых настроек и пользовательских приложений. Для каждого этапа заранее определите условия и ожидаемый результат. Это помогает избежать ситуации, когда монтажник и системный администратор по очереди показывают собственные успешные проверки, а видеосвязь в переговорной продолжает прерываться.

В программе приёмки полезно указать конкретные рабочие устройства и типовые операции. Проверка совместной работы выполняется в согласованном объёме, а не превращается в произвольную нагрузку на действующие системы компании.

Какие документы получить при сдаче

Комплект передачи должен позволять другому специалисту понять установленную сеть. В него включают актуальные планы, перечень линий, соответствие портов, спецификацию оборудования и согласованные результаты проверок. Если фактическая трасса отличается от проекта, передают актуальное исполнение, а не только исходный чертёж.

Назначьте место хранения и владельца документации. Набор файлов в переписке с бывшим подрядчиком быстро становится недоступным или устаревшим. Организация должна понимать, где находится последняя версия и кто обновляет её после изменений.

Как организовать переезд и обслуживание

При переезде разделите готовность кабелей, оборудования, провайдера и рабочих сервисов. У каждого этапа должен быть ответственный и критерий завершения. Не планируйте начало работы команды только по дате окончания монтажа: настройка, перенос конфигурации и проверка приложений требуют отдельного времени.

Для действующего офиса согласуйте окно изменений и способ восстановления работы при неудачном переключении. Сохранение конфигураций и порядок возврата определяет обслуживающий специалист. Руководителю подразделения нужно знать, какие сервисы затронуты и кто подтверждает их восстановление.

После сдачи ведите журнал изменений: добавленный порт, новая точка доступа, перенос рабочего места. Запись полезна, когда она связана с обновлённой схемой. Через несколько месяцев именно эти сведения позволяют быстро отличить неисправность от забытых изменений подключения.

Пример задания для офиса с двумя переговорными

Представим компанию с постоянными столами, гостевыми местами и двумя комнатами для встреч. В исходных данных перечисляют рабочие комплекты, оборудование переговорных, общую печать и план расширения. На плане отмечают проводные подключения и зоны беспроводного использования. Число портов получают из этого перечня, а не из площади аренды.

Далее согласуют размещение шкафа, подключение провайдера, правила гостевого доступа и программу приёмки. Для переговорной проверяют видеосвязь и подключение посетителя; для рабочего места — доступ к нужным ресурсам. Резервные линии получают обозначения и согласованные испытания, даже если активировать их планируется позже.

Смету сравнивают по одинаковому составу: проект, компоненты, монтаж, настройка, проверки и документация. Если одно предложение включает только кабели, а другое готовые сервисы, итоговые суммы нельзя оценивать без разделения этих работ.

Что записать в перечень замечаний

Фиксируйте проблему так, чтобы её можно было воспроизвести: помещение, идентификатор подключения, устройство, операция и наблюдаемый результат. «Сеть тормозит» оставляет слишком много вариантов. «На гостевом ноутбуке в дальней переговорной прерывается согласованный тестовый звонок» уже задаёт условия для проверки и поиска причины.

Разделяйте несоответствие заданию и новые пожелания. Если после монтажа решили поставить дополнительный принтер, это изменение состава оборудования. Если предусмотренная розетка не имеет подписи или результата испытаний, это вопрос комплектности сдачи. Такое разделение помогает определить необходимые действия и не терять реальные дефекты среди обсуждения расширения.

Для исправления назначьте ответственного, срок и способ повторной проверки. Закрывать замечание стоит по подтверждённому результату, а не по сообщению о замене детали. Когда проверка затрагивает рабочие ресурсы, согласуйте время с сотрудниками. Обновлённые схемы и отчёты должны попасть в общий комплект документации, иначе исправленная сеть останется описанной старой версией файлов.

Частые вопросы о локальной сети офиса

Можно ли сделать офис полностью беспроводным?

Решение зависит от приложений, устройств и обследования помещения. Даже при беспроводных рабочих местах точкам доступа и другому оборудованию может требоваться проводная инфраструктура. Сначала согласуют сценарии и проверяемые требования, затем выбирают архитектуру.

Сколько сетевых розеток нужно сотруднику?

Считайте оборудование и одновременные подключения. Отдельно предусмотрите конкретный резерв. Число людей не отражает потребности принтеров, переговорных, точек доступа и устройств, которые не закреплены за сотрудниками.

Патч-панель и коммутатор — одно и то же?

Нет. Панель организует окончания стационарных линий, а коммутатор является активным сетевым устройством. Соответствие разъёмов панели и портов оборудования фиксируют отдельно, поскольку коммутация может меняться.

Нужно ли подключать все резервные линии сразу?

Это зависит от задания. Линии можно подготовить и проверить, а активные порты добавить позже. В документации указывают их фактический статус и условия ввода в работу, чтобы резерв оставался понятным.

Достаточно ли проверки интернет-сайтом скорости?

Она оценивает конкретное соединение в конкретных условиях. Для приёмки всех кабельных линий нужны согласованные испытания с идентификаторами. Настройки и рабочие сервисы проверяют отдельными сценариями.

Можно ли использовать кабели предыдущего арендатора?

После обследования, идентификации и проверки соответствия новым требованиям. Отсутствующие подписи и неизвестные соединения сначала приводят в понятное состояние. Решение принимают по результатам, а не по внешнему виду розеток.

Почему Wi-Fi показывает хороший сигнал, но встреча зависает?

Нужно проверить нагрузку, условия радиосвязи, клиентское устройство, локальную сеть и внешний сервис. Индикатор сигнала не объясняет всю цепочку. Диагностика по этапам помогает найти ограничение без случайной замены оборудования.

Что передать специалисту для предварительной оценки?

План помещения и мебели, перечень устройств, рабочие приложения, сведения о существующей сети и провайдере, требования к гостям и расширению. Отдельно обозначьте сроки переезда и желаемый состав документации при сдаче.
