План электрики квартиры: какие чертежи нужны до начала работ

Представьте обычную ситуацию: розетки уже установлены, кухня приехала, а подключить посудомоечную машину без переделки мебели неудобно. На плане точка была, но её положение не сверили с задней стенкой шкафа. Или выключатель оказался за открытой дверью, хотя на красивой визуализации всё выглядело правильно. Такие ошибки возникают на стыке документов: каждый лист существует, но вместе они описывают разные квартиры.

Разберём, какие чертежи полезно получить до начала электромонтажа и как заказчику проверить их согласованность. Это ориентир для обсуждения состава работ, а не универсальный обязательный альбом для любого объекта. Точный комплект зависит от сложности квартиры, оборудования и задачи. Расчёты, выбор защиты и технические решения выполняет профильный специалист; владелец согласует удобство, сценарии и полноту исходных данных.

Чем план точек отличается от электрического проекта

План точек показывает расположение розеток, выключателей, выводов и других элементов. Он помогает согласовать интерьер и повседневное использование. Но по такому листу нельзя автоматически определить параметры кабелей, состав защиты или способ подключения сложного оборудования. Даже очень подробная расстановка не заменяет техническую проработку сети.

Электрический проект связывает потребителей, линии, защитные устройства и условия монтажа. В зависимости от задачи в него входят схемы, расчёты, планы и спецификации. Дизайнерские чертежи могут стать частью исходных данных для этой работы. При заказе уточните, какой именно результат вам предлагают: только расположение элементов или также инженерное решение. Название услуги «план электрики» у разных исполнителей может обозначать разный объём.

Начните с актуальной основы квартиры

Все листы должны опираться на одну согласованную планировку. Обмеры, положение перегородок, дверные проёмы и габариты помещений проверяют до расстановки точек. Если стена ещё будет выравниваться или облицовываться, нужно понимать, к какой поверхности относятся размеры. Иначе одинаковый отступ на бумаге и в готовой комнате даст разное положение механизма.

На основе показывают мебель и оборудование, которые влияют на электрику. Особенно важны кухня, встроенные шкафы, кровать с изголовьем, рабочий стол, телевизионная зона и сантехника. Список пожеланий удобно подготовить по статье о задании на электропроводку квартиры. Сначала фиксируют потребности и ограничения, затем переводят их в чертежи, которые понимают все участники ремонта.

Какие листы обсудить с исполнителем

Комплект удобно разбирать по вопросам, на которые отвечает каждый документ. Иногда несколько простых задач объединяют на одном листе, а сложную комнату, наоборот, выносят отдельно. Важнее читаемость и однозначность, чем количество страниц. Небольшой альбом с понятными обозначениями полезнее большого набора несогласованных схем.

План розеток: у каждой точки должно быть назначение

Разделите точки для конкретных приборов и универсальные розетки. Для духовки или стиральной машины важны требования выбранной модели и место подключения. Для зарядки телефона или пылесоса — доступность в обычной жизни. Розетка за диваном может быть подходящей для постоянно подключённого торшера и неудобной для ежедневной зарядки.

На листе или в связанной ведомости должны читаться тип точки, количество механизмов в блоке, привязки и назначение. Отдельно обозначают выводы, которые не заканчиваются обычной розеткой. Не полагайтесь на цвет: при чёрно-белой печати различия могут исчезнуть. Попросите легенду условных обозначений, чтобы одинаковый символ не означал в разных комнатах разные устройства.

Размерные привязки важнее красивого значка

Положение точки задают от однозначных ориентиров. На чертеже должно быть ясно, указан размер до центра механизма, края блока или другой принятой точки. Для нескольких розеток в общей рамке это особенно существенно: композиция занимает больше места, чем один символ на плане. Подпись высоты тоже требует понятной исходной отметки.

Проверьте привязки возле дверных наличников, столешниц, мебели и декоративных панелей. Небольшой сдвиг может поместить рамку на шов облицовки или под край изголовья. Такие места лучше обсуждать на увеличенном фрагменте или развёртке. Размеры не следует снимать линейкой с уменьшенного скриншота: для работы нужны читаемые значения и актуальный файл с указанным масштабом там, где он используется.

Когда нужны развёртки стен

План сверху показывает горизонтальное положение, но плохо объясняет композицию стены. Развёртка полезна у кровати, в кухне, в телевизионной зоне, над рабочим столом и возле зеркала. На ней видны высоты мебели, полки, экран, светильники и блоки механизмов. Становится проще заметить, что розетка пересекается с подвесной тумбой или выключатель попадает за штору.

Развёртки не обязательно делать одинаково подробными для всех стен. Выделите сложные участки, где сходятся мебель, отделка и оборудование. Для встроенной кухни сверяйте документ с последней версией мебельного проекта, включая технические требования приборов. Изменение высоты столешницы или конструкции колонны должно попадать в электрику, даже если общая планировка комнаты не изменилась.

План освещения сверяют с потолком и мебелью

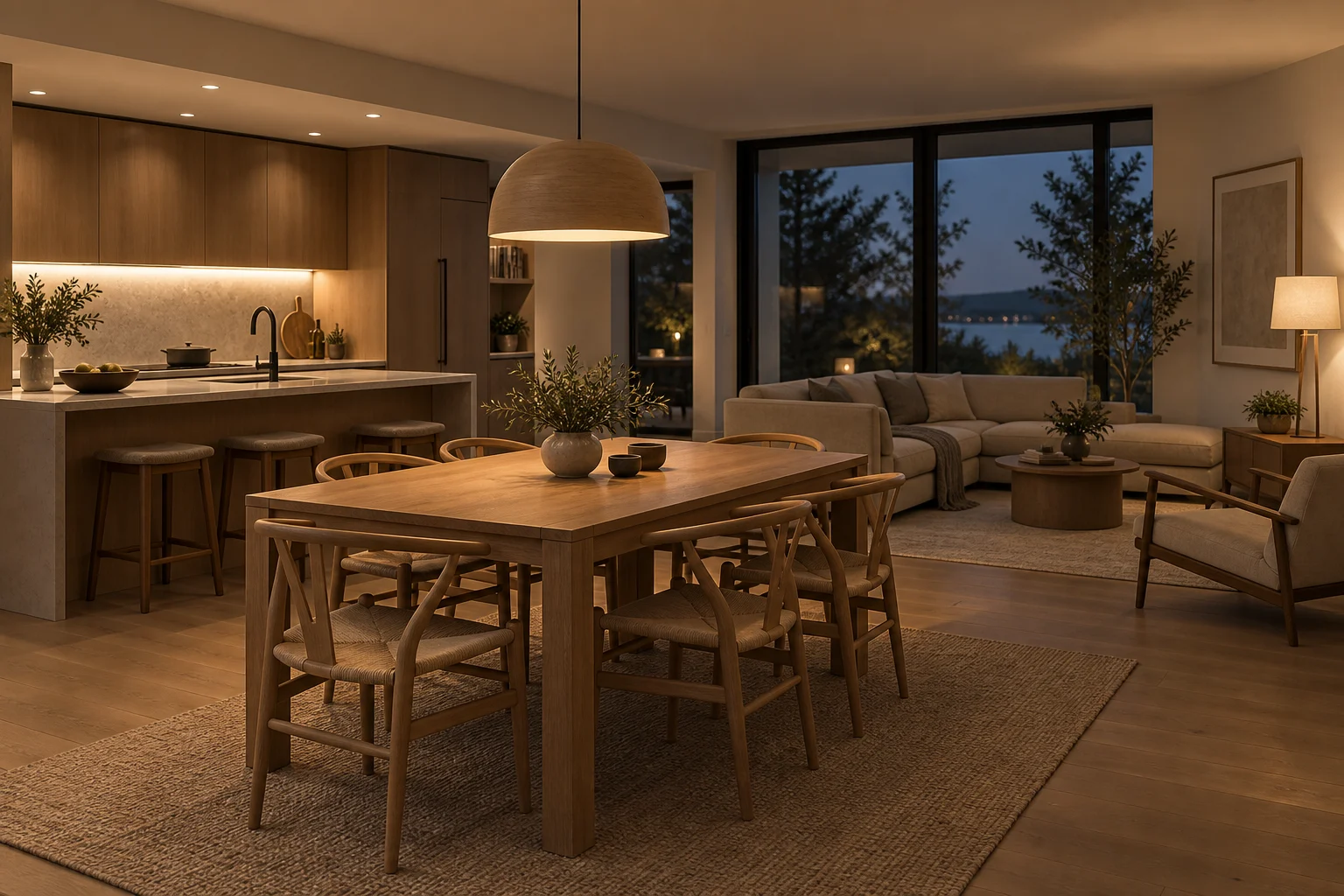

Светильники размещают относительно того, что они освещают. Подвес над столом привязывают к согласованному положению стола; рабочий свет кухни — к поверхности приготовления; свет возле шкафа — к фронту хранения. Геометрический центр комнаты не всегда совпадает с нужным центром световой композиции.

Для потолочных систем учитывают реальные конструкции, ниши, карнизы, вентиляционные элементы и монтажные размеры оборудования. Полезно заранее разобрать расположение светильников. Если модель ещё не выбрана, отметьте это явно: условная точка не подтверждает, что любой встраиваемый прибор поместится в запланированное пространство. Уточнение изделия может потребовать пересмотра узла или положения.

План управления: какая клавиша включает какой свет

Линии управления на чертеже связывают органы управления с источниками или группами света. Заказчику нужно проверить логику действий. Войдите в комнату мысленно: что включается первым, можно ли выключить общий свет у кровати, где остаётся ночной маршрут? Такая проверка выявляет проблемы, которые не видны при простом подсчёте выключателей.

Не путайте группу совместного включения с электрической группой питания. Несколько светильников могут включаться одной командой, но это не объясняет устройство всей сети. Для диммеров, датчиков и автоматизации важны совместимость и выбранная архитектура управления. Сценарии описывают словами и согласуют со специалистом; примеры есть в материале о сценариях управления светом.

Зачем заказчику схема групп и щита

Схема показывает организацию питания и защитных устройств. Её техническую часть готовит специалист на основании исходных данных и расчётов. Владельцу полезно проверить понятность назначений: что относится к кухне, какой прибор имеет выделенное питание, какие потребители сохраняются при согласованном общем выключении.

Схема должна быть связана с планами и маркировкой. Если на плане линия названа одним кодом, а в щите другим, обслуживание становится сложнее. Попросите исполнителя объяснить систему обозначений и ограничения предусмотренного резерва. Свободные места в корпусе щита сами по себе не подтверждают возможность подключить любую дополнительную нагрузку. Также схема не заменяет доступ к самому оборудованию после установки мебели.

Как показывают трассы и скрытые участки

Расположение конечных точек и путь прокладки — разные сведения. Не считайте линию, соединяющую выключатель со светильником на дизайнерском плане, фактической трассой кабеля. Уточните назначение графики по легенде. Если для работ предусмотрен отдельный план трасс, он должен учитывать строительные конструкции и смежные инженерные системы.

Скрытые участки фиксируют в ходе монтажа, пока к ним есть доступ. Полезны фотографии с понятными ориентирами и привязками, связанные с помещением и участком плана. Но фотография не гарантирует полноту сведений о сети и не заменяет необходимых проверок. Позднее перед сверлением также нельзя полагаться только на красивый исходный эскиз, который мог измениться во время ремонта.

Спецификация связывает чертёж с покупкой

В спецификации согласуют изделия и комплектующие, а не только общее число розеток. Учитываются механизмы, рамки, тип установки и необходимые элементы выбранной серии. Для светильников и оборудования управления важны конкретные характеристики и совместимость. Одинаковый внешний вид не означает одинаковое назначение или способ подключения.

Размеры и требования выбранного изделия проверяют по документации производителя. Например, у IEK отдельно доступны габаритно-установочные чертежи и типовые схемы продукции. Это разные виды исходных данных: геометрия помогает проверить размещение, а техническая документация нужна специалисту для применения изделия. При замене модели сверяют оба аспекта, а не только цвет рамки.

Согласуйте электрику со смежными подрядчиками

Электрик, мебельщик, монтажник кондиционеров и специалист по потолкам должны получить согласованные сведения в нужный момент. Конфликт часто возникает не из-за сложного оборудования, а из-за поздней передачи данных. Например, нишу под карниз уже закрыли, а требования привода штор ещё не были известны.

Составьте перечень стыков: кто выдаёт размеры, кто подтверждает точку подключения, кто оставляет доступ и кто устанавливает конечный прибор. Для каждого пункта полезна дата готовности исходных данных. Если ответ пока отсутствует, обозначьте решение как неокончательное. Такая отметка лучше, чем молчаливое допущение монтажника, которое потом воспринимается как утверждённый проект.

Как управлять версиями чертежей

У каждого выданного комплекта должна быть понятная дата или номер версии. Сохраняйте утверждённый набор в одном месте, а не распределяйте его по разным чатам и фотографиям. При обновлении отмечайте, какие листы изменились и какие прежние решения больше не действуют. Надпись «финал» в имени файла плохо помогает, когда через неделю появляются ещё два финала.

Изменение обсуждают до выполнения работ, фиксируя влияние на смету, сроки и соседние разделы. После согласования исполнитель подтверждает получение новой версии. Старые файлы можно хранить в архиве, но они не должны лежать рядом с рабочими без очевидного различия. Особенно важно обновлять распечатки на объекте: новый PDF в телефоне заказчика не меняет бумажный лист у монтажника.

Проверка комплекта на примере спальни

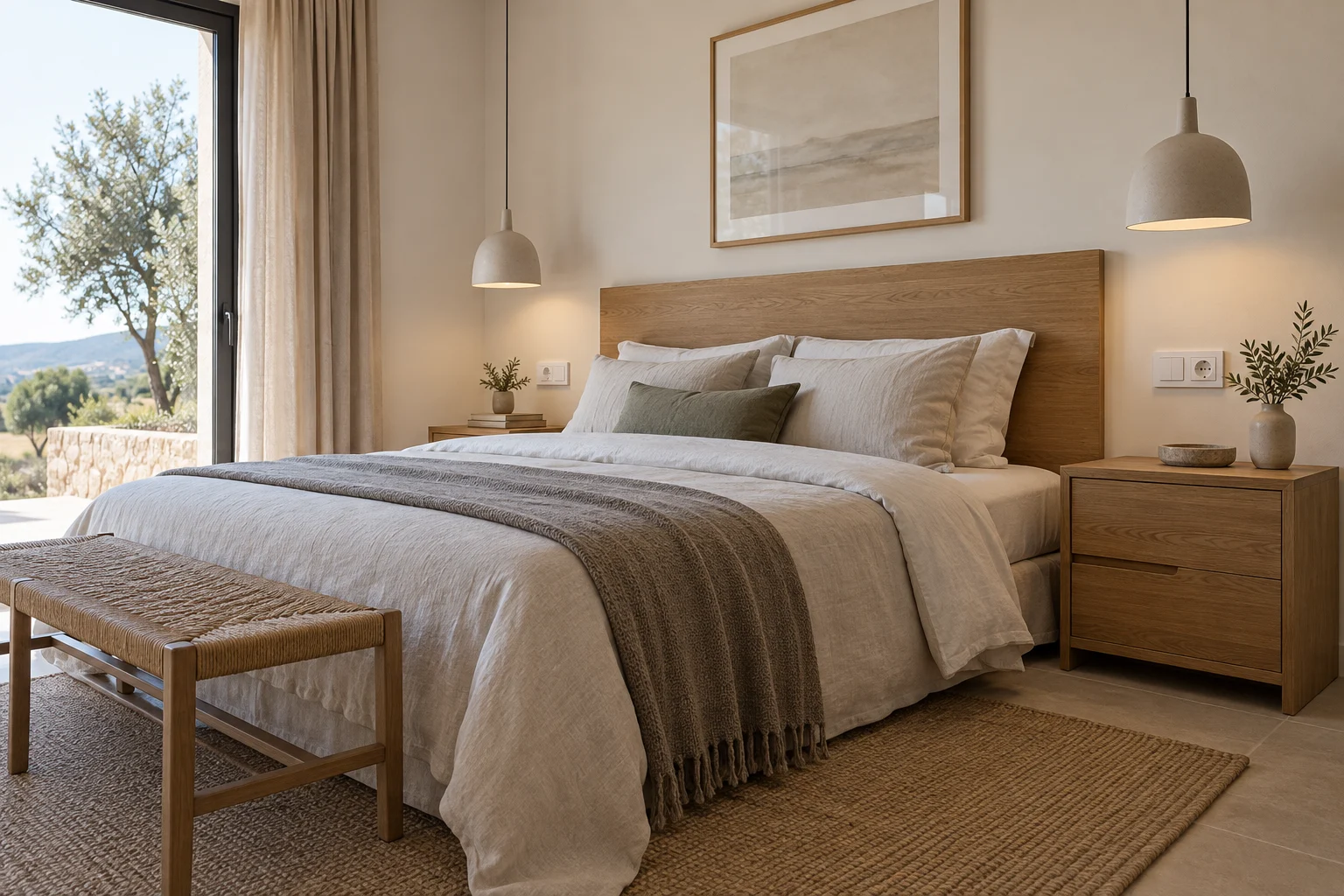

Допустим, заказчик выбрал более широкую кровать и подвесные тумбы вместо напольных. На плане мебели новая модель уже появилась, а план розеток остался прежним. В результате блоки механизмов могут оказаться слишком близко к изголовью, а подключение настольных ламп больше не соответствует выбранным подвесам.

Проверка идёт по цепочке. Сначала утверждают мебель и положение кровати. Затем сверяют развёртку стены, точки питания и места управления. После этого уточняют потолочные выводы, выбранные светильники и спецификацию. Если поменялась логика включения, корректируют соответствующий лист и техническое решение. Так одно интерьерное изменение не теряется между несколькими документами.

Завершает проверку бытовой проход: достать до клавиши, поставить телефон на зарядку, открыть ящик, заменить лампу или обслужить светильник. Это не инженерное испытание, а проверка удобства до реализации. Её лучше выполнить на понятном чертеже, чем обнаружить неудобство после покраски стен.

Что проверить перед выдачей в работу

Перед началом электромонтажных работ попросите совместный просмотр комплекта. Для каждого открытого вопроса назначьте ответственного и срок. Если отсутствует принципиальное решение по оборудованию или конструкции, соответствующий участок не стоит считать полностью согласованным только потому, что на плане уже нарисован символ.

Чем исполнительная схема отличается от исходного проекта

Исходный проект описывает согласованное решение до выполнения. Исполнительная документация отражает фактический результат с учётом изменений. Во время ремонта могли сместиться трассы, измениться приборы, добавиться точки или уточниться номера групп. Эти сведения нужно перенести в итоговые документы и сопоставить с маркировкой.

Состав передачи согласуют заранее: актуальные планы, схема щита, перечень оборудования, инструкции, результаты предусмотренных проверок и фиксация скрытых участков. Храните комплект так, чтобы его можно было передать другому специалисту спустя несколько лет. Документ, понятный только автору по памяти, плохо помогает при обслуживании квартиры.

Как принять чертежи без инженерного образования

Выберите один прибор и проследите его через комплект. Например, найдите стиральную машину на плане мебели, затем её точку подключения, привязку и обозначение соответствующей линии. Уточните, совпадает ли выбранная модель со спецификацией и доступно ли место подключения после установки. Технические параметры оценивает специалист, но потерянную связь между документами способен заметить и заказчик.

Повторите проверку для одного светового сценария: от места включения до конкретных светильников. Попросите показать, где записаны необходимые уточнения, если часть оборудования ещё выбирается. Затем сохраните утверждённый комплект вместе с перечнем открытых вопросов. Такой просмотр помогает оценить практическую понятность альбома: другой человек должен восстановить решение по документам, без обязательного звонка автору за каждым пояснением. Если обозначения неоднозначны, их лучше уточнить сейчас и одинаково исправить на всех связанных листах.

Вопросы и ответы

Достаточно ли плана розеток из дизайн-проекта?

Он полезен для расстановки, но полнота зависит от содержания. Если нет технических решений по линиям, защите и оборудованию, потребуется соответствующая проработка. Уточните границы ответственности дизайнера и специалиста по электрике до начала монтажа.

Можно ли нарисовать пожелания от руки?

Да, как исходное задание для обсуждения. Отметьте мебель, приборы и желаемое управление. Перед работами эти пожелания нужно превратить в однозначные согласованные документы с привязками и техническими решениями, подходящими конкретному объекту.

Сколько листов должно быть в плане электрики?

Универсального числа нет. Для простой комнаты часть информации можно объединить, для сложной кухни понадобятся дополнительные фрагменты. Оценивайте, закрыты ли вопросы размещения, управления, питания и координации, а не толщину альбома.

Нужно ли выбирать серию розеток до чертежей?

На раннем этапе допустим предварительный выбор, но перед окончательными привязками и закупкой серию нужно уточнить. Габариты рамок, состав механизмов и особенности установки могут повлиять на размещение и комплектность.

Почему на плане света две разные группы?

Слово «группа» может означать совместное включение или линию питания. Это разные понятия. Посмотрите легенду и попросите автора объяснить обозначения. Не следует самостоятельно выводить схему подключения из линий управления на дизайнерском листе.

Что делать, если мебель поменялась после согласования?

Передайте изменения ответственному за комплект и проверьте затронутые листы: точки, развёртки, свет и спецификацию. Новую версию выдайте всем исполнителям, которых касается изменение. Одной картинки мебели в общем чате недостаточно.

Нужны ли фотографии проводки до отделки?

Они полезны как дополнение к актуальным планам, если понятны помещение, ориентиры и дата. Фотографии не заменяют измерения и техническую документацию. Состав фиксации скрытых работ лучше согласовать до того, как конструкции будут закрыты.

Как понять, что комплект готов к монтажу?

Планы согласованы между собой, привязки понятны, оборудование определено или допущения явно перечислены, технические вопросы закрыты ответственным специалистом. Монтажник получил актуальную версию, а заказчик понимает расположение точек и поведение света.
