УЗО или дифавтомат: чем отличаются и какие задачи решают

В смете на электрику легко встретить два внешне похожих предложения: несколько УЗО с автоматами или набор дифавтоматов. Во втором может быть меньше отдельных устройств, но выше цена некоторых позиций. В первом больше строк, зато понятнее разделены функции. Само количество аппаратов не показывает, какое решение лучше защищает конкретную квартиру.

Полезнее попросить электрика объяснить три вещи: что защищает каждую линию, какое отключение произойдёт при разных неисправностях и как это решение будут проверять после сборки. Ниже разберём различия без схем самостоятельного подключения, универсальных номиналов и обещаний, что одна покупка решит все вопросы электробезопасности.

Что называют УЗО, автоматом и дифавтоматом

Обычный автоматический выключатель предназначен для защиты от сверхтока: перегрузки и короткого замыкания. Устройство защитного отключения в бытовом разговоре обычно означает аппарат дифференциальной защиты без встроенной защиты от сверхтока. Именно в этом узком значении слово «УЗО» используется в статье. В технических документах встречаются обозначения ВДТ и RCCB.

Дифавтомат, или АВДТ, совмещает дифференциальную защиту с защитой от сверхтока. Международное обозначение такого аппарата — RCBO. Различие между исполнениями с интегрированной защитой от сверхтока и без неё отражено в описаниях стандартов IEC: семейство RCCB и термины RCCB и RCBO. Эти ссылки поясняют классификацию, а требования к конкретному объекту определяет проект.

Когда подрядчик пишет только «защитное устройство», попросите полное наименование и артикул. Разговорные названия в переписке могут быть неточными. В итоговой спецификации должно быть однозначно видно, какая функция предусмотрена каждым изделием и какие аппараты работают совместно.

Утечка, перегрузка и короткое замыкание — разные события

При нормальной работе ток проходит к нагрузке и возвращается по предусмотренному пути. Дифференциальное устройство контролирует баланс токов. Если часть тока уходит другим путём, появляется разность, на которую реагирует дифференциальная защита при условиях, заданных характеристиками аппарата. В быту это часто называют утечкой, хотя по одному факту отключения нельзя установить конкретную причину.

Перегрузка связана с чрезмерным током в цепи, например при неподходящем сочетании нагрузок и возможностей линии. Короткое замыкание — другое повреждение, которое также требует защиты от сверхтока. УЗО без такой встроенной функции не заменяет автоматический выключатель. При этом обычный автомат не становится полноценной дифференциальной защитой только потому, что способен отключать большие токи.

Для владельца практическое следствие простое: в предложении на щит нужно видеть обе задачи. Фраза «поставим УЗО, значит автомат больше не нужен» требует уточнения. Возможно, исполнитель имеет в виду именно дифавтомат, но это должно подтверждаться моделью и схемой.

Сравнение функций в одной таблице

Таблица сравнивает функции, а не два готовых комплекта для покупки. Даже одинаковые названия на коробках не означают одинаковые характеристики. Две сметы можно сопоставлять только после проверки числа линий, требований к защите и конкретных артикулов.

Какие данные нужны до выбора аппаратов

Отправная точка — существующее электроснабжение и перечень потребителей. Проектировщику нужны сведения о вводе, системе заземления, состоянии проводки, составе линий, стационарном оборудовании и предполагаемых изменениях. Если квартира старая, сначала обследуют исходную сеть. Новый аппарат в красивом корпусе не подтверждает исправность скрытых соединений и кабелей.

Со стороны заказчика полезен список техники с точными моделями: варочная панель, духовой шкаф, стиральная машина, кондиционеры, водонагреватель и другое оборудование. Также стоит отметить домашний сервер, рабочее место, холодильник и устройства, остановка которых особенно неудобна. Это не перечень автоматически обязательных отдельных линий, а исходные данные для обоснованного распределения.

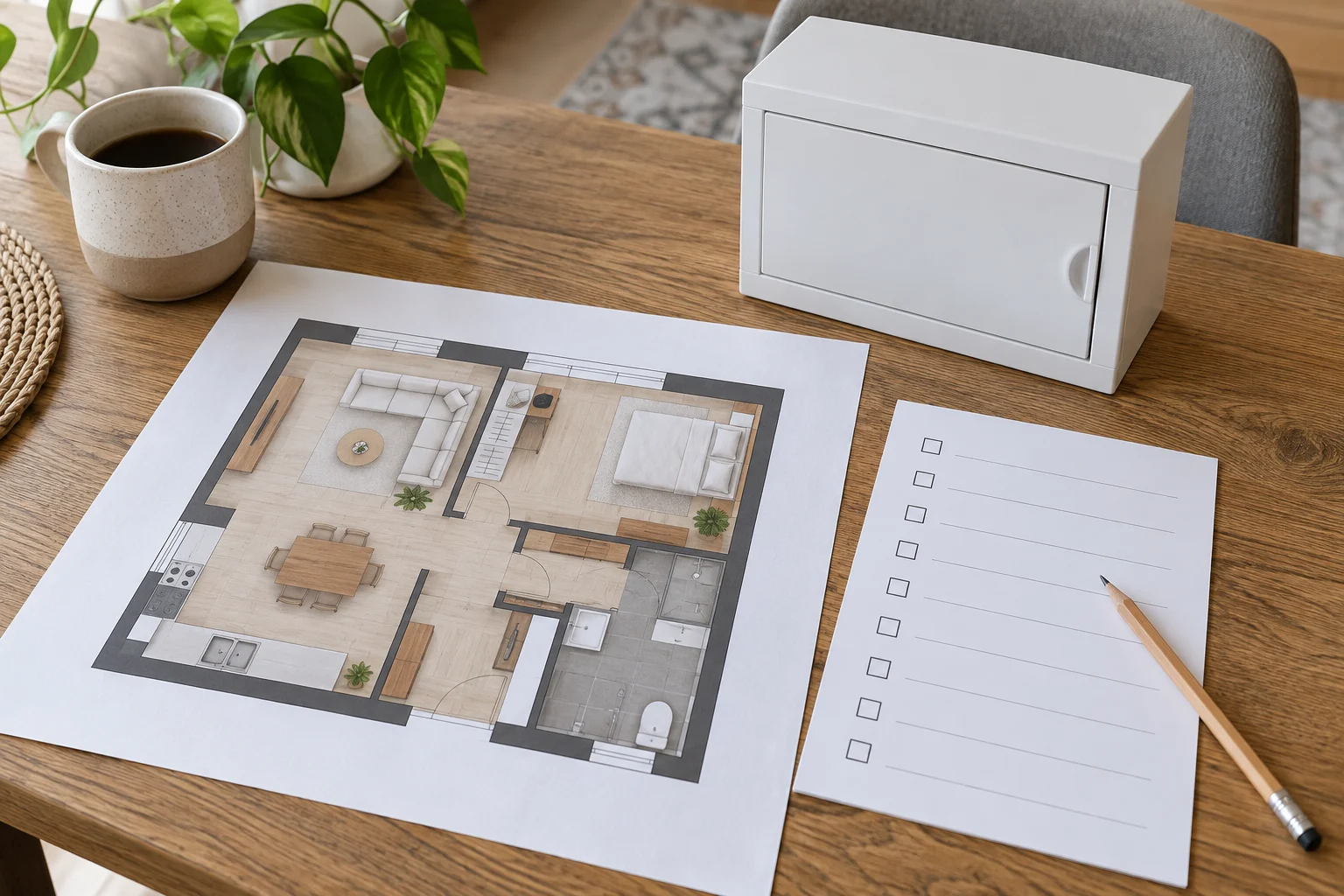

Подготовку чертежей разбираем в статье о плане электрики квартиры. Сначала согласуют помещения, мебель и нагрузки, затем состав щита. Если начать с покупки защитных аппаратов, окончательный проект может потребовать замены части уже приобретённого оборудования.

Одна дифференциальная защита на несколько линий

Возможна схема, где общее УЗО обслуживает несколько линий с собственной защитой от сверхтока. Это требует расчёта и согласования аппаратов. При срабатывании общего устройства питание теряют все относящиеся к нему цепи. Для небольшой квартиры такой результат может быть приемлемым, а для другой семьи окажется неудобным.

Представьте, что в одну группу попали кухонные розетки, часть освещения и рабочий кабинет. Неисправность одного потребителя способна остановить сразу несколько бытовых сценариев. Это не доказывает неправильность любого группового решения, но показывает, почему заказчику нужно заранее видеть границы отключения, а не только число автоматов.

Попросите приложить к предложению простую ведомость: аппарат, обслуживаемые линии, помещения и оборудование. Так станет понятно, что именно останется без питания при отключении каждой группы. Проверку допустимости объединения и параметров выполняет специалист.

Индивидуальные дифавтоматы и независимость линий

Когда отдельные линии получают собственные дифавтоматы, дифференциальная неисправность в одной цепи может быть локализована её аппаратом. Но обещать, что остальные цепи останутся включёнными при любом событии, нельзя: выше по схеме могут находиться другие защитные устройства, а характер повреждения тоже имеет значение.

Преимущество индивидуального решения для пользователя — более понятная привязка устройства к линии. Если подпись соответствует исполнительной схеме, проще сообщить обслуживающему электрику, какой участок отключился. Однако точную причину всё равно устанавливают диагностикой: название линии не объясняет, повреждён ли прибор, проводка или соединение.

Не обязательно выбирать один принцип для всей квартиры. В проекте могут сочетаться групповые и индивидуальные решения. Такое сочетание оценивают по требованиям защиты, удобству эксплуатации и общей стоимости. Само присутствие разных типов устройств в щите не является признаком ошибки.

Почему селективность нельзя получить простым добавлением УЗО

Селективность означает согласованную работу защиты, при которой повреждение отключается ближайшим подходящим аппаратом без ненужного отключения других уровней. Для последовательно расположенных дифференциальных устройств это требует согласования характеристик. Просто поставить ещё одно устройство перед уже существующим недостаточно.

Electrical Installation Guide по координации дифференциальной защиты рассматривает согласование чувствительности и времени работы аппаратов. Это отдельная задача от координации защиты от сверхтока. Поэтому словосочетание «селективный щит» в коммерческом предложении должно сопровождаться техническим обоснованием.

Заказчику не нужно самостоятельно подбирать сочетания по найденной таблице. Достаточно попросить проектировщика показать, какие уровни защиты предусмотрены, для каких событий рассчитана их избирательность и какими данными производителя это подтверждается. Ответ «на вводе просто поставим побольше» не описывает полноценное решение.

Что означают характеристики на корпусе

На устройстве указывают несколько независимых параметров. Номинальный ток и номинальный отключающий дифференциальный ток отвечают на разные вопросы. Нельзя сравнивать крупную цифру в амперах с величиной в миллиамперах и заключать, что один аппарат чувствительнее или мощнее другого во всех отношениях.

Кроме того, учитывают тип дифференциальной защиты, характеристики защиты от сверхтока там, где она встроена, число полюсов, напряжение, отключающую способность и условия применения. Нужный набор определяется системой и нагрузкой. Электронные приборы могут предъявлять дополнительные требования, поэтому документацию оборудования изучают вместе с документацией защитных аппаратов.

На этапе закупки полезно сверять полный артикул, а не только марку и название серии. Похожий корпус иногда скрывает другое исполнение. Если поставщик предлагает замену, её согласуют по всем значимым характеристикам. Фраза «такой же, только другой производитель» сама по себе совместимость не подтверждает.

Можно ли отличить устройства по кнопке «Тест»

Кнопка проверки встречается у разных аппаратов дифференциальной защиты. Её наличие само по себе не отличает УЗО от дифавтомата. Ширина корпуса, цвет рычага и расположение кнопок тоже не заменяют чтение маркировки. Надёжный способ — установить модель и открыть паспорт производителя.

Пользовательскую проверку выполняют так и с такой периодичностью, как указано в инструкции установленного изделия. Условия проведения и ожидаемый результат должны объяснить при сдаче работ. Если результат отличается от описанного, это повод обратиться к специалисту, а не разбирать аппарат или менять проводники.

Срабатывание при штатной проверке не является полным обследованием квартиры. Оно не доказывает исправность всех розеток, защитных проводников и скрытой проводки. Поэтому приёмку электромонтажа нельзя сводить к демонстрации одной кнопки.

Как сравнить две сметы без ложной экономии

Сначала приведите предложения к одинаковому объёму. В обоих должны совпадать перечень линий, исходные нагрузки, требования к отключениям и состав проверок. Затем сравните конкретные аппараты, корпус, комплектующие, сборку, маркировку и документацию. Цена одного УЗО против цены одного дифавтомата не отражает стоимость законченного решения.

Если один вариант дешевле, попросите объяснить разницу по пунктам. Иногда экономия связана с допустимой группировкой, иногда — с исключёнными работами или иной серией аппаратов. Такое объяснение полезнее общей рекомендации покупать самое дорогое оборудование.

Место в щите и возможность будущих изменений

Дифавтомат не всегда занимает одинаковое число модулей, а связка УЗО с автоматами не всегда требует одинакового корпуса. Габариты зависят от выбранных изделий и всей компоновки. Кроме места на рейке нужны условия для соединений, обслуживания и соблюдения требований производителей.

Не стоит сначала заказывать минимальную нишу у мебельщика, а потом просить электрика вместить в неё любой проект. Размер и расположение щита согласуют до чистовой отделки. В статье об электрощите квартиры подробнее разобраны доступ, резерв и документы для эксплуатации.

Свободные модули полезны для будущей реконструкции, но не создают дополнительной мощности на вводе. Если позже появится новая техника, потребуется проверить возможности питания, линии и защиту. Поэтому резерв лучше описывать конкретно: место под предусмотренные изменения, а не обещание подключить всё что угодно.

Почему замена аппарата не исправляет старую проводку

При ремонте старой квартиры возникает соблазн ограничиться щитом: новые устройства видны, а кабели спрятаны. Однако исправность системы зависит и от проводки, соединений, защитных проводников, розеток и условий эксплуатации. УЗО или дифавтомат не заменяют необходимое заземление и не исключают все возможные ситуации поражения током.

Если защита регулярно отключается, нельзя заранее объявлять устройство «слишком чувствительным» и подбирать менее чувствительное ради спокойствия. Сначала выясняют причину и проверяют соответствие схемы проекту. Решение о сохранении участков старой сети принимают по обследованию; подготовку такого ремонта описываем в материале о замене проводки.

Что делать, если защита отключается

Для обращения к электрику полезно зафиксировать время события, подпись отключившегося аппарата, работающие приборы и повторяемость ситуации. Например: «Во время нагрева воды отключилась линия стиральной машины» — информативнее, чем «в квартире плохой автомат». Сфотографировать доступную маркировку можно без снятия защитных крышек.

Не удерживайте рычаг во включённом положении и не обходите защиту. Если есть запах гари, дым, треск или следы повреждения, прекращают использование опасного участка и обращаются за срочной помощью; при пожаре вызывают экстренные службы. Повторные включения не заменяют диагностику и могут возвращать питание на неисправность.

Даже при отсутствии видимых повреждений причина может находиться в оборудовании или сети. Специалист определяет последовательность проверок по ситуации. Заранее менять аппарат на другой номинал по совету из комментариев — значит менять условия защиты без понимания неисправности.

Что получить при сдаче электромонтажа

Попросите исполнительную схему, перечень установленных изделий, понятные подписи групп и документы о выполненных проверках. Важно, чтобы названия совпадали: одна и та же линия не должна называться «кухня» на щите и «розетки два» в ведомости без расшифровки. Отдельно передают инструкции на оборудование.

При сдаче обсудите пользовательские действия: как распознать отключённую группу, где находится предусмотренное отключение, как выполнять штатную проверку по инструкции и кому сообщать о неисправности. Документы сохраняют вместе с материалами ремонта. Они понадобятся не только при аварии, но и при замене кухни, добавлении кондиционера или продаже квартиры.

Вопросы и ответы

Что лучше для квартиры: УЗО или дифавтомат?

Лучше решение, которое соответствует проекту и обеспечивает требуемые функции защиты. Сравнивают полную схему: УЗО с согласованной защитой от сверхтока либо дифавтоматы и остальные устройства. Универсального победителя без данных о квартире нет.

Нужен ли автомат, если уже стоит УЗО?

УЗО без встроенной защиты от сверхтока само по себе не выполняет эту функцию. Какими аппаратами она обеспечивается и как они согласуются с УЗО, должно быть показано в проекте. Не определяйте состав защиты только по разговорному названию изделия.

Можно ли заменить УЗО дифавтоматом без других изменений?

Такую замену рассматривают после проверки схемы, характеристик линии, функций существующих устройств и документации нового аппарата. Внешнее сходство не означает взаимозаменяемость. Замена относится к электромонтажным работам и требует профессиональной проверки результата.

Один дифавтомат на каждую комнату — хорошая схема?

Комната не всегда совпадает с электрической линией. В ней могут быть разные цепи освещения и розеток, а отдельное оборудование может иметь собственное питание. Сначала определяют линии и нагрузки, затем выбирают их защиту.

Если сработал дифавтомат, можно понять причину сразу?

Возможности индикации зависят от модели. Иногда предусмотрен указатель определённого вида срабатывания, но его значение проверяют по инструкции. Даже такая индикация не заменяет поиска конкретного повреждения в приборе, соединении или проводке.

Дорогой аппарат реже отключается без причины?

Цена не объясняет причину отключений. Значение имеют соответствие изделия условиям применения, характеристики нагрузок, исправность сети и монтаж. Сначала диагностируют ситуацию. Покупка более дорогой модели без проверки может сохранить ту же проблему.

Кнопка «Тест» подтверждает безопасность всей квартиры?

Нет. Она предназначена для предусмотренной изготовителем проверки аппарата и не заменяет обследование электроустановки. Пользоваться ею нужно по инструкции, а результаты комплексных проверок при сдаче работ подтверждают отдельно.

Можно ли сначала купить щит, а схему сделать позже?

Лучше согласовать схему и компоновку до закупки корпуса и аппаратов. Иначе может не хватить места или часть изделий не подойдёт. Предварительный список техники и пожеланий к отключениям помогает проектировщику подобрать комплект без лишних покупок.

С чего начать выбор защиты для своей квартиры

Соберите план помещений, список техники и сведения о существующем электроснабжении. Отметьте, какие отключения особенно нежелательны, и передайте эти данные специалисту. Затем согласуйте схему, состав оборудования, смету и приёмку. Так вопрос «УЗО или дифавтомат» превращается в понятное решение для конкретных линий.

В рамках электромонтажных работ состав защиты увязывают с проводкой и оборудованием квартиры. Для подготовки задания также пригодится статья о планировании проводки: она поможет собрать исходные данные до обсуждения марок и количества модулей.
