Электромонтаж общественных объектов
Решения, состав работ и ориентировочный прайс.
Общественные объекты
Компьютерный класс в морском лицее
Освещение и электрическая инфраструктура компьютерного класса на проспекте Королёва, 55: потолочные панели, розеточные блоки и кабельные трассы для учебных рабочих мест.
8фотографий в галерее
Общественные объектытип объекта
До установки компьютеровстадия на снимках
Свет и точки подключенияосновное решение
О проекте
Задача и особенности объекта
Подготовить инженерную инфраструктуру компьютерного класса в морском лицее Санкт-Петербурга. Серия фотографий показывает помещение до установки учебной мебели и компьютеров: общее потолочное освещение, розеточные группы и кабель-каналы вдоль стен. Размещение коммуникаций связано с будущими рабочими местами и геометрией кабинета с центральной колонной.
Что важно в таком решении
- Согласование точек подключения с учебными рабочими местами
- Размещение кабельных трасс по периметру помещения
- Увязка освещения с модульным потолком
- Доступ к щиту и соединениям для обслуживания
Детали на фотографиях
Как устроено решение
Общие ракурсы и технические детали из одной серии.
- 1
Потолочное освещение

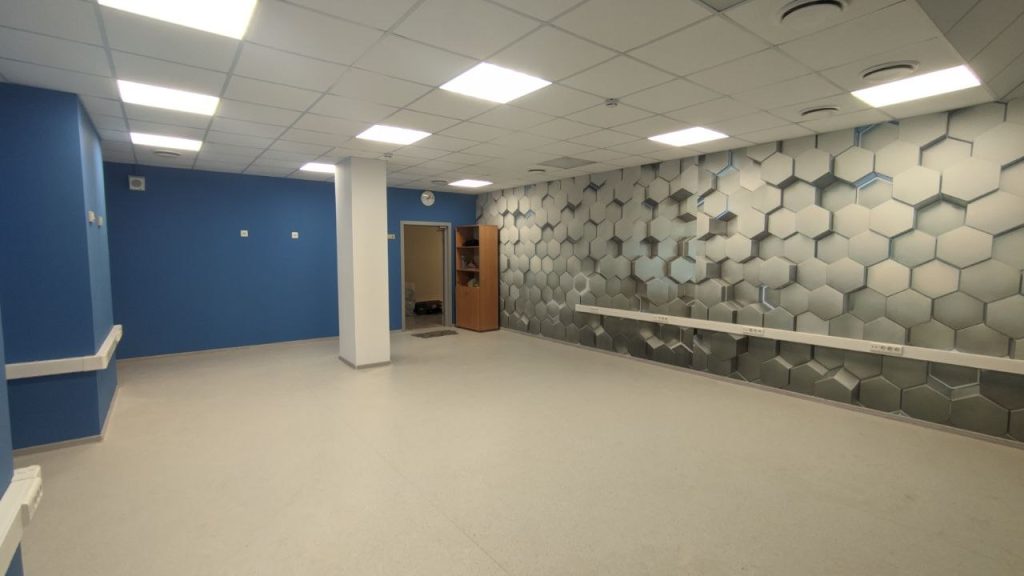

Квадратные панели встроены в модульный потолок. Фотографии показывают общую схему размещения света в классе.
- 2
Розеточные линии
Группы розеток расположены в кабель-каналах вдоль стен; отдельные точки подключения размещены выше основной трассы.
- 3
Щит и кабельные подводы

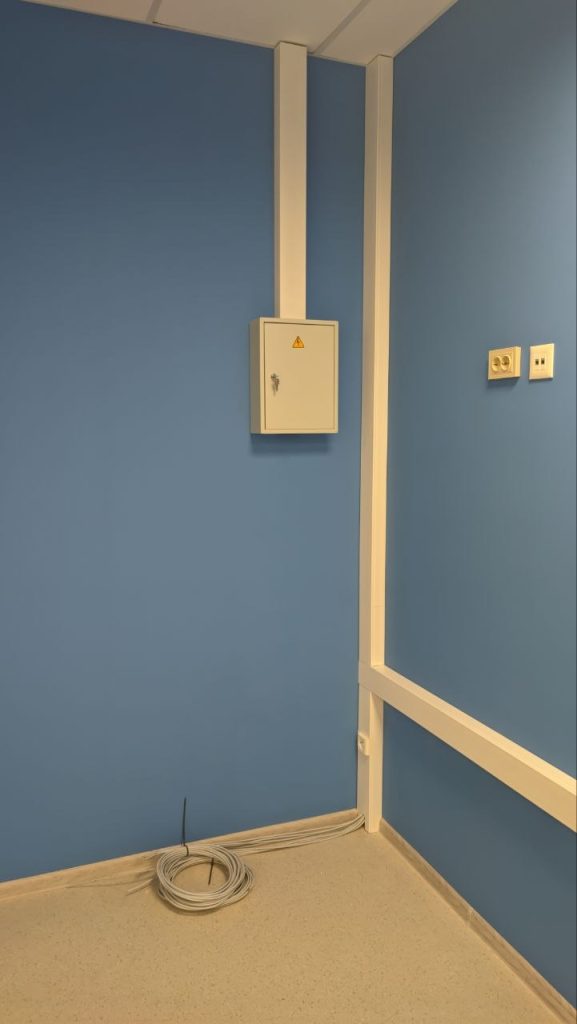

Настенный щит и вертикальные короба показаны крупным планом. Внутренняя комплектация щита на снимках не раскрыта.
Направления работ
Услуги по теме проекта
Подробнее о вариантах исполнения, стоимости и подготовке к монтажу.
Монтаж светильников
Решения, состав работ и ориентировочный прайс.
Слаботочные сети и ЛВС
Решения, состав работ и ориентировочный прайс.
Фотоотчёт
Галерея проекта
Нажмите на снимок для увеличения. В галерее сохранены общие виды и монтажные детали; одинаковые файлы не повторяются.
Особенности реализации
Что показывает фотоотчёт

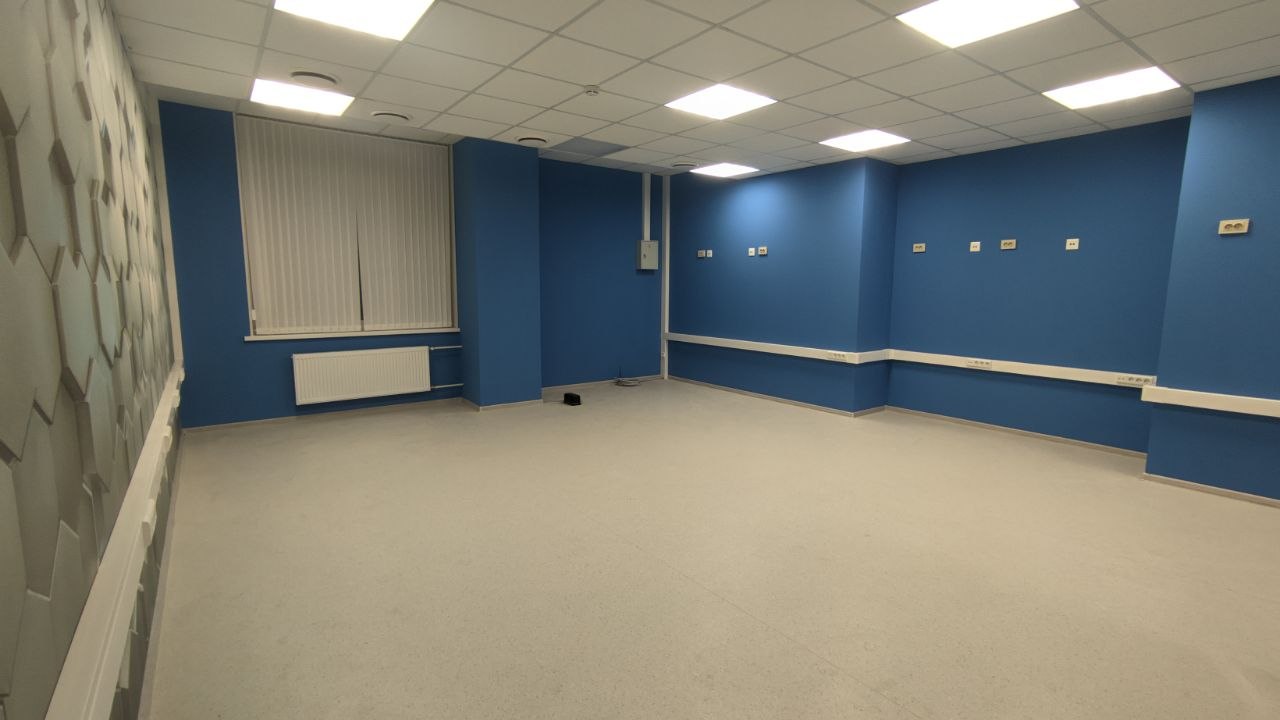

На снимках видны включённые потолочные панели, установленные розеточные блоки и настенные кабель-каналы. Коммуникации расположены по периметру, а центр помещения остаётся свободным. Фотоотчёт показывает инфраструктуру класса перед расстановкой компьютеров; состав сетевого оборудования и результаты электрических измерений в серии не представлены.
Инженерная подготовка компьютерного класса

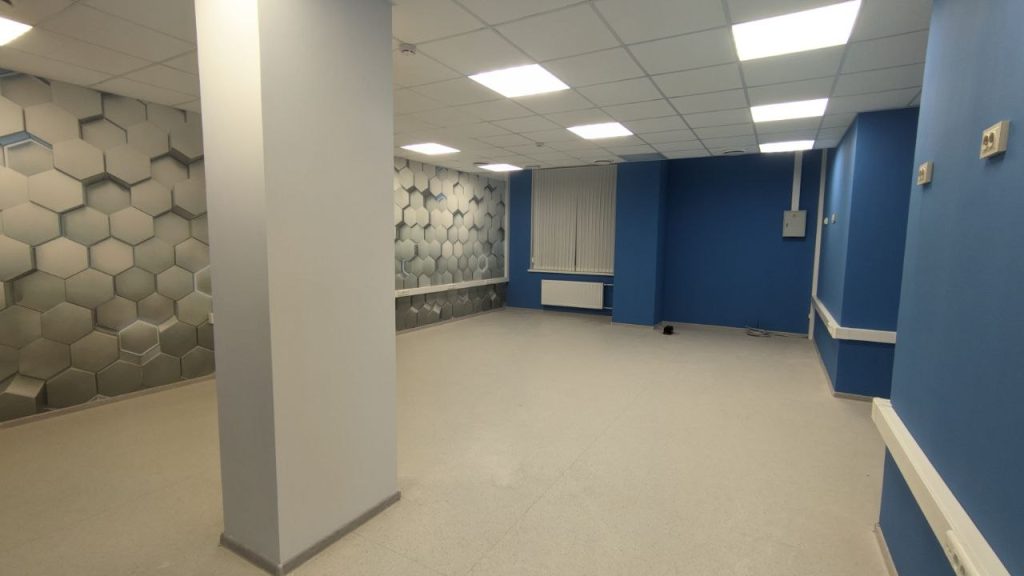

Компьютерный класс отличается от обычного учебного кабинета количеством точек подключения. При расстановке рабочих мест важно заранее согласовать расположение столов, мониторов, электрических розеток и сетевых подключений. На этом объекте настенные кабель-каналы проходят по периметру помещения, повторяя выступы стен. Такое размещение оставляет центральную часть класса свободной для проходов и будущей мебели.
Освещение учебного помещения

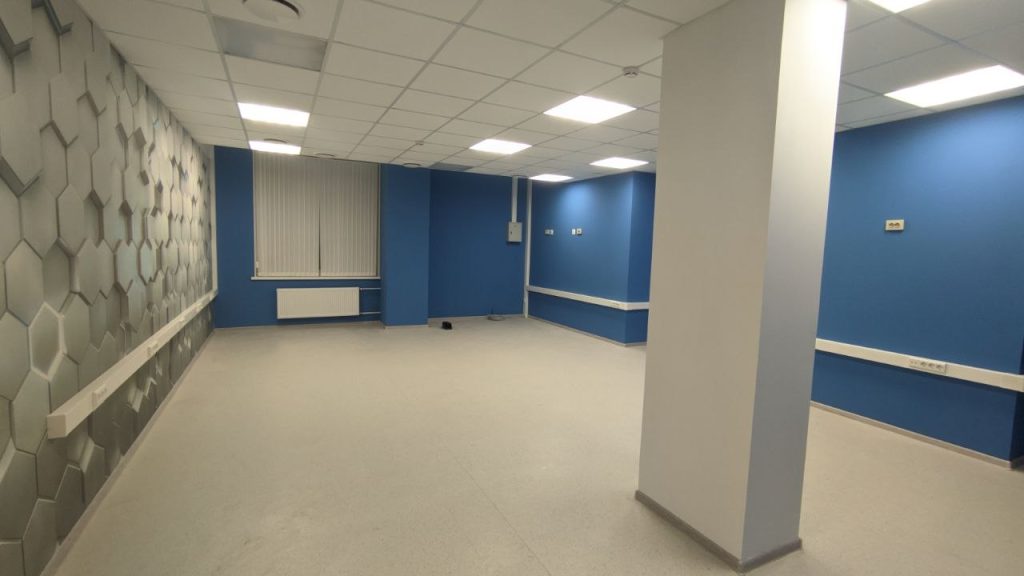

Квадратные световые панели размещены в ячейках подвесного потолка. Общие фотографии показывают расположение приборов относительно окна, центральной колонны и стен. При оснащении аналогичного кабинета светотехнический расчёт необходимо увязывать с положением мониторов и столов: по фотографии нельзя определить фактическую освещённость или оценить блики на экранах.
Подключение оборудования и обслуживание
Розеточные блоки распределены вдоль стен, а вертикальные участки кабель-каналов связывают настенные трассы с верхней зоной помещения. Отдельным кадром показан закрытый щит. Выбор защитных аппаратов, разделение силовых и информационных линий, маркировка и проверка подключений определяются рабочей документацией. В фотоотчёте представлена стадия до установки компьютеров и учебной мебели.
Для похожего проекта
Для расчёта электромонтажа и освещения компьютерного класса нужны план помещения, количество рабочих мест, схема расстановки оборудования и требования к локальной сети. На их основе можно определить состав работ, точки подключения и комплектацию. Описание этого объекта не подменяет спецификацию: стоимость, сроки и результаты измерений в публикации не приводятся.
Название объекта и адрес предоставлены владельцем сайта. Описание решений подготовлено по фотографиям. Сроки, стоимость и технические характеристики не указаны.
География
Расположение объекта
Санкт-Петербург, проспект Королёва, 55, строение 1 — морской лицей
